杭州華立DSZ535是三相三線電表，所以三相三線電表只有三根火線，這種電表不用接零線，在接線的時候我們要看看電流規格，我們先來看看杭州華立DSZ535都有那些電流規格吧。

華立DSZ535型號規格：1.5(6)A 、5(6)A 、0.3(1.2)A 、1(2)A，這種電流規格的電表一般都要配互感器使用，這類電表一般測量高壓，配電流互感器輸出5A，其中最大基準電流為1.5，如100/5的電流互感器，可適用于66KW的負荷計量，以此類推，知道了這些我們現在就來看看杭州華立DSZ535三相三線電表接線圖吧，如下圖所示：

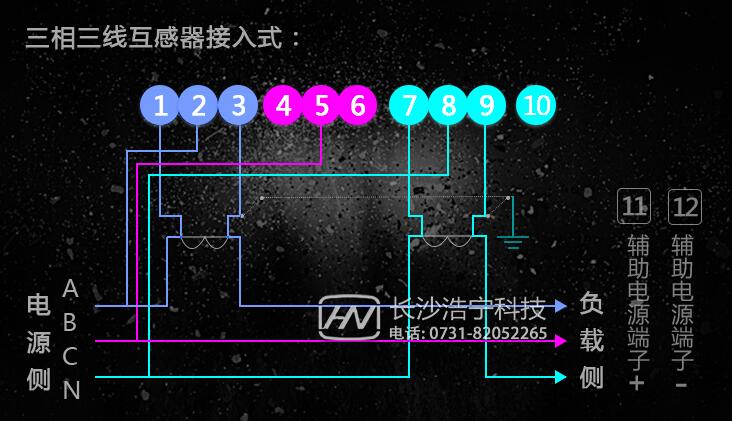

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

華立DSZ535三相三線電表功能比較齊全，一般運用于高可靠性與高穩定度電能計量需求的發電廠、變電站及各類企事業單位，價格相對來說也比較實惠，性價比比較高，市場價大概1000左右，買電表關注浩寧電表網，廠家直銷，電表最靠譜的經銷商! 點擊購買>>
