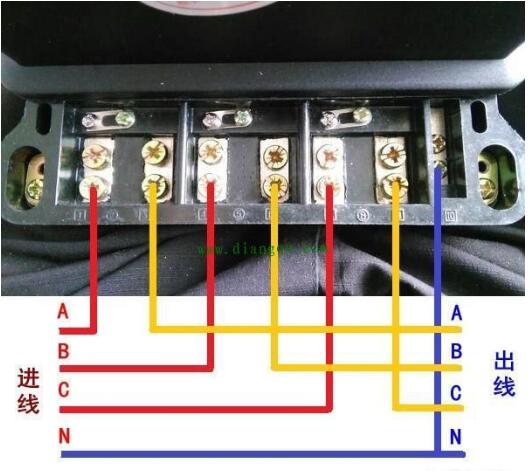

威勝電表DTSD341-MB3三相四線電能表廣泛應用于需求高可靠性電能計量的發電廠、變電站及各類企事業單位，那它的接線方式有哪些呢？我們都知道三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線圖；下面小編來價紹一下第二種直通式電表是如何接線，如下是威勝電表DTSD341-MB3 直通式接線的直觀圖：

注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口； 1 0接線孔接零線。
    以上是關于威勝DTSD341-MB3三相四線電能表直通式接線方式的詳細介紹。
